側入式單袋過濾器
側入式單袋過濾器
1. 結構簡潔、可靠、通用、價廉、阻力小、使用壽命長。
2. 濾籃采用數控沖孔，模壓成型、鏡面電解拋光不容附著物料。
3. 整機結構緊湊、安裝及操作簡單、方便，占地面積較小。
4. 采用獨特的過濾設計技術,可有效地防止濾袋在工作壓力下陷入濾籃內的可能,以確保100 ％無溢漏。
5. 設備材質根據物料及使用環境可選不銹鋼SS304、316L、PP全塑、碳鋼等。并可按衛生級制作。
產品特點
采用環首快開螺栓鎖緊或V型快開抱箍。
濾袋密封采用沖壓成型標準壓環，可調試壓板，保證無液體繞道泄露。
進出口可側進底出或側進側出。
單機過濾面積可選0.5㎡、0.25㎡、0.1㎡三種規格，特殊規格可定制。
過濾精度從1um～1000um均可選擇
可將兩臺或多臺濾器串聯，模塊化組合達到高流量，并實現不停
應用領域
廣泛用于化工、電泳漆、工業廢水、微電子、電廠電站、紡織染料、造紙、純水預制、油漆油墨、啤酒、醫藥、食品飲料、牛奶、糖水糖漿、果汁、食用油、化妝品、化學品、石油產品、電鍍液、熱溶劑、乳膠、樹脂、超聲波清洗機、高壓清洗機、工業純水、涂料、樹脂、油墨、蠟類等行業的預過濾或精密過濾。

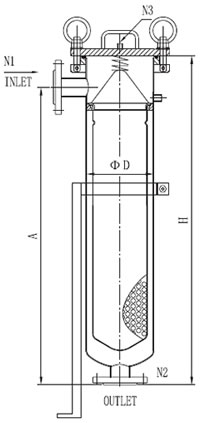

單袋過濾器規格參數
| 型號 | 直徑 D |
H | A | 進出口 N1/N2 |
排氣 N3 |
排污 N4 |
過濾面積 m2 |
理論流量 (m3/H) |
耐壓 （Mpa） |
最高耐溫 ℃ |
| QX01-1# | Ø200 | 600 | 510 | DN50 | G1/4" | G1/2" | 0.25 | 20 | 0.6-1.6 | 210 |
| QX01-2# | Ø200 | 970 | 880 | DN50 | G1/4" | G1/2" | 0.50 | 40 | 0.6-1.6 | 210 |
| QX01-4# | Ø133 | 500 | 440 | DN25 | G1/4" | G1/2" | 0.16 | 10 | 0.6-1.6 | 210 |
過濾精度有：1,5,10,20,30,50,80,100,150,300um
 |
主要技術參數設計壓力：0.6, 1.0, 1.6Mpa 設計溫度：5℃～100℃ 密封型式：O型圈及平墊 密封材質：丁腈橡膠、硅膠、氟橡膠，標準配置為硅膠密封 接口形式： GB、HG、DIN、ANSI、JIS標準法蘭或牙口、快裝卡箍等 濾袋可選：PP、PE、尼龍、聚四氟、不銹鋼等 表面處理：亞光噴珠、鏡面拋光，電解拋光 過濾精度：1μm～1000μm可選 濾器材質: SS304、316L、PP、碳鋼，均可加裝夾套 |
訂貨需知
根據物料屬性及壓力等不同，實際流量會小于理論流量，選型前請咨詢。
過濾袋材質、精度可根據物料屬性及技術要求選擇。
對于過濾介質溫度超過100℃，訂貨時需告知，可加裝夾套。
設備內可加裝磁棒，對有含鐵的物料，除鐵、過濾在單機內一次性完成。
設備可做衛生級標準。
可定制特殊規格及非標，歡迎咨詢。
